Temperatura topnienia polietylenu nie jest jedną stałą wartością, bo zależy od odmiany materiału, stopnia krystaliczności i budowy łańcuchów. W praktyce najczęściej mieści się w szerokim zakresie około 100-135°C, ale dla osoby pracującej z folią, opakowaniami czy elementami technicznymi ważniejsze jest to, co ta liczba mówi o przetwórstwie, trwałości i recyklingu. Poniżej rozkładam temat na konkretne zakresy dla LDPE, LLDPE i HDPE oraz pokazuję, gdzie najłatwiej popełnić błąd przy interpretacji tych danych.
Najkrótsza odpowiedź o temperaturze topnienia polietylenu
- LDPE topi się zwykle w okolicach 100-118°C, dlatego jest miękki i bardzo dobry do folii.
- LLDPE ma najczęściej zakres 110-125°C i lepiej znosi rozciąganie oraz przebicie niż LDPE.
- HDPE najczęściej mieści się w przedziale 120-135°C, więc jest sztywniejszy i trafia do butelek, kanistrów i rur.
- To nie jest temperatura pracy wyrobu, tylko punkt odniesienia dla topnienia fazy krystalicznej.
- Na wynik wpływają krystaliczność, rozgałęzienie łańcuchów, dodatki i metoda pomiaru.
Jaka temperatura topnienia jest typowa dla polietylenu
Jeśli mam odpowiedzieć krótko, to polietylen nie ma jednej temperatury topnienia, tylko zakres zależny od gatunku. W praktyce spotyka się wartości od około 100°C dla bardziej miękkich odmian do okolic 135°C dla materiałów o wyższej krystaliczności. W laboratorium taki materiał zwykle nie pokazuje ostrej granicy jak metal, tylko pik topnienia widoczny na wykresie DSC, czyli w różnicowej kalorymetrii skaningowej.
Najprościej ująć to tak: im bardziej uporządkowana struktura wewnętrzna, tym wyższa temperatura potrzebna do stopienia. Dlatego ta sama rodzina tworzyw może zachowywać się bardzo różnie w zależności od odmiany, procesu wytwarzania i przeznaczenia. To właśnie dlatego w kolejnym kroku trzeba spojrzeć na budowę polimeru, a nie tylko na samą liczbę.
Dlaczego PE nie topi się w jednej stałej temperaturze
Ja zawsze rozdzielam trzy poziomy: strukturę chemiczną, historię termiczną i sposób pomiaru. Dopiero ich połączenie tłumaczy, dlaczego dwie próbki tego samego tworzywa mogą pokazać nieco inny wynik. To nie jest wada danych, tylko normalna cecha polimerów półkrystalicznych.
- Krystaliczność decyduje o tym, ile obszarów materiału ma uporządkowaną strukturę. Im więcej takich obszarów, tym wyższa temperatura topnienia.
- Rozgałęzienie łańcuchów obniża upakowanie cząsteczek. LDPE ma ich więcej, więc topi się niżej niż HDPE.
- Masa cząsteczkowa i dodatki mogą przesunąć zakres topnienia lub zmienić sposób, w jaki materiał się uplastycznia.
- Historia termiczna też ma znaczenie. Próbka po pierwszym ogrzaniu może zachowywać się inaczej niż po drugim, bo znika część naprężeń i porządkuje się struktura.
Właśnie dlatego w analizie laboratoryjnej często używa się DSC. To technika, która pokazuje, ile ciepła materiał pochłania podczas topnienia, zamiast podawać jedną sztywną granicę. Dla praktyka to cenna wskazówka, bo pozwala odróżnić rzeczywistą strukturę od uproszczonej tabeli. A skoro już wiadomo, skąd biorą się różnice, warto zestawić główne odmiany PE obok siebie.

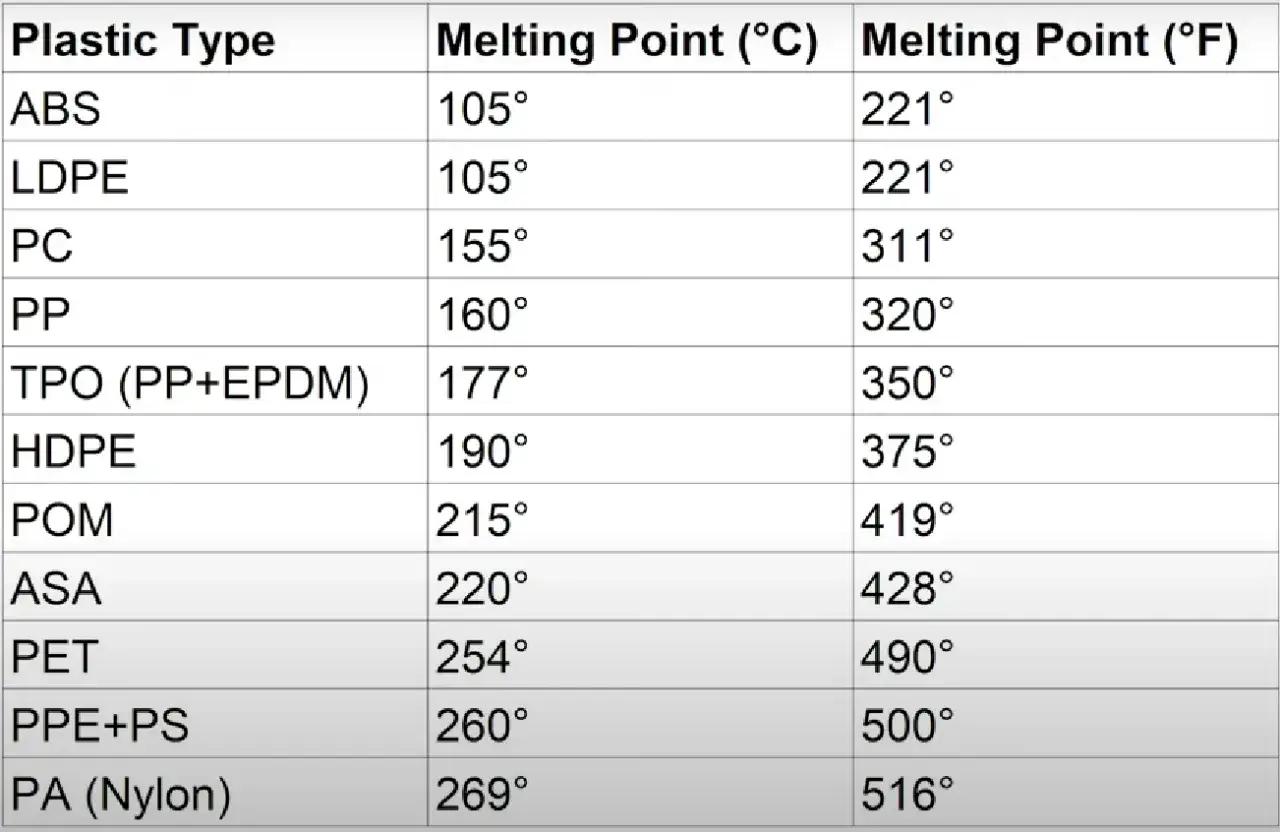

Jak różnią się LDPE, LLDPE i HDPE
Tu najłatwiej zobaczyć, że polietylen to nie jeden materiał, tylko rodzina o różnych właściwościach. Zakresy topnienia częściowo się nakładają, dlatego w praktyce liczy się nie tylko temperatura, lecz także elastyczność, odporność na pękanie i docelowe zastosowanie. Poniższa tabela porządkuje najważniejsze różnice.
| Odmiana | Typowy zakres topnienia | Co ją wyróżnia | Najczęstsze zastosowanie |
|---|---|---|---|
| LDPE | 100-118°C | Silnie rozgałęziony, miękki, bardzo elastyczny | Folie, torby, opakowania miękkie, folie termokurczliwe |
| LLDPE | 110-125°C | Linearne łańcuchy z krótkimi rozgałęzieniami, lepsza odporność na przebicie | Folie stretch, worki, opakowania wymagające wytrzymałości |
| HDPE | 120-135°C | Bardziej krystaliczny, sztywniejszy, odporny mechanicznie | Buteleczki, kanistry, skrzynki, rury, elementy techniczne |
W praktyce te zakresy nachodzą na siebie, więc nie da się ocenić gatunku wyłącznie po jednej liczbie. LDPE jest zwykle najniżej, HDPE najwyżej, a LLDPE stanowi rozwiązanie pośrednie, które często łączy elastyczność z lepszą odpornością mechaniczną. To nachodzenie ma duże znaczenie również w przetwórstwie, bo wymaga ustawiania procesu z większym marginesem bezpieczeństwa.
Co ta wartość oznacza w przetwórstwie
Ja traktuję temperaturę topnienia jako punkt startowy, a nie gotowe ustawienie maszyny. W przetwórstwie PE zwykle pracuje się powyżej Tm, bo materiał musi uzyskać płynność potrzebną do wypełnienia formy, wytłoczenia folii albo ukształtowania detalu. Przykładowo dla LDPE przy wtrysku spotyka się temperaturę masy rzędu 160-260°C, a temperatura formy często wynosi 50-70°C.
To pokazuje ważną rzecz: topnienie i realna temperatura procesu to nie to samo. W praktyce trzeba pilnować całego okna przetwórczego, a nie tylko jednego punktu.
Za niska temperatura
Materiał płynie gorzej, trudniej wypełnia formę, a gotowy wyrób może mieć niedolewy, słabsze zgrzewy albo nierówną grubość. W folii oznacza to często gorszą stabilność i mniej równy wyrób końcowy.
Przeczytaj również: Polioksymetylen (POM) - Kiedy warto wybrać poliacetal?
Za wysoka temperatura
Rośnie ryzyko utleniania, zapachu, żółknięcia i spadku właściwości mechanicznych. Zbyt mocne grzanie nie robi z PE lepszego tworzywa, tylko częściej skraca jego łańcuchy i pogarsza jakość. Dlatego przy doborze parametrów zawsze sprawdzam kartę konkretnego gatunku, a nie ogólną tabelę dla całej rodziny PE.
Ta sama logika ma znaczenie również wtedy, gdy materiał ma wrócić do obiegu po użyciu, bo wtedy temperatura topnienia zaczyna działać na korzyść albo na niekorzyść całego procesu recyklingu.
Jak temperatura topnienia wpływa na recykling i ślad środowiskowy
Z ekologicznego punktu widzenia niższa lub umiarkowana temperatura topnienia jest atutem, bo mechaniczny recykling PE wymaga mniej energii niż przetwarzanie tworzyw o bardzo wysokim Tm. Ale sama łatwość topnienia nie rozwiązuje problemu odpadu. O wiele ważniejsze są: czystość strumienia, jednorodność materiału i brak zanieczyszczeń.
- Opakowania jednorodnego typu recyklinguje się łatwiej niż laminaty i wielowarstwowe układy złożone z kilku tworzyw.
- Domieszki, kleje i etykiety mogą obniżać jakość regranulatu i komplikować ponowne przetopienie.
- Przegrzewanie podczas recyklingu skraca łańcuchy polimeru, więc kolejny produkt może mieć gorsze parametry.
- Kolor i zabrudzenia utrudniają sortowanie oraz ograniczają możliwość uzyskania materiału o wysokiej wartości.
W praktyce lepiej zaprojektować wyrób tak, by był prosty w odzysku, niż liczyć, że sama nazwa tworzywa załatwi sprawę. Jeśli zależy Ci na rozwiązaniu bardziej przyjaznym środowisku, szukaj monomateriału PE, unikaj zbędnych warstw i sprawdzaj, czy wyrób da się realnie sortować i ponownie przetworzyć. Zanim jednak uznasz, że znasz już odpowiedź, warto odsiać kilka częstych błędów interpretacyjnych.
Najczęstsze błędy przy interpretacji tej wartości
Na papierze wszystko wygląda prosto, ale w zakładzie właśnie te drobiazgi robią największą różnicę. Widziałem już sytuacje, w których ktoś traktował temperaturę topnienia jak temperaturę bezpiecznej pracy albo próbował porównywać dwa gatunki PE po samym nominalnym Tm, bez sprawdzenia gęstości, dodatków i historii materiału.
- Mylenie topnienia z mięknięciem - materiał może tracić sztywność wcześniej, zanim osiągnie pełne topnienie.
- Traktowanie jednej liczby jako uniwersalnej - PE to rodzina tworzyw, a nie jeden surowiec.
- Ignorowanie grubości wyrobu - cienka folia i gruba ścianka reagują termicznie zupełnie inaczej.
- Pomijanie dodatków i napełniaczy - stabilizatory, barwniki i domieszki zmieniają zachowanie materiału.
- Przenoszenie wyniku laboratoryjnego 1:1 do produkcji - pomiar DSC pokazuje coś innego niż realne okno pracy maszyny.
Jeżeli ktoś oczekuje od tej liczby odpowiedzi na wszystko, zwykle rozczarowuje się już na etapie prototypu. O wiele skuteczniej jest patrzeć na temperaturę topnienia razem z właściwościami mechanicznymi, odpornością chemiczną i celem zastosowania, bo dopiero wtedy obraz jest kompletny.
Kiedy sama temperatura topnienia nie wystarcza do wyboru polietylenu
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby ona tak: nie wybiera się PE po najwyższej temperaturze topnienia, tylko po zgodności z zastosowaniem. Dla jednego wyrobu ważniejsza będzie elastyczność i odporność na przebicie, dla innego sztywność, a jeszcze gdzie indziej możliwość odzysku materiału bez zbędnych komplikacji.
Przy wyborze konkretnego gatunku sprawdzam zwykle cztery rzeczy: czy materiał ma pracować elastycznie czy konstrukcyjnie, czy będzie miał kontakt z żywnością albo chemią, jak wygląda jego recykling i czy proces produkcji da się prowadzić bez nadmiernego grzania. W przypadku opakowań, które mają lepiej wpisywać się w założenia gospodarki obiegu zamkniętego, najrozsądniej zaczynać od prostego, jednorodnego układu PE i unikać zbędnych dodatków. Wtedy temperatura topnienia staje się użytecznym parametrem, a nie tylko suchą liczbą z tabeli.
